Что такое режим APC?
Режим APC является режимом управления системой по умолчанию для Оптические усилители EDFA для КТВ. APC означает автоматическое управление мощностью, которая устанавливается и поддерживается по выходной мощности, независимо от изменений входного сигнала и температуры. Оптические усилители EDFA для КТВ PL2000H автоматически регулирует ток накачки лазерного диода для обеспечения стабилизации требуемой выходной мощности, измеряемой внутренним датчиком.
Как войти в режим APC?

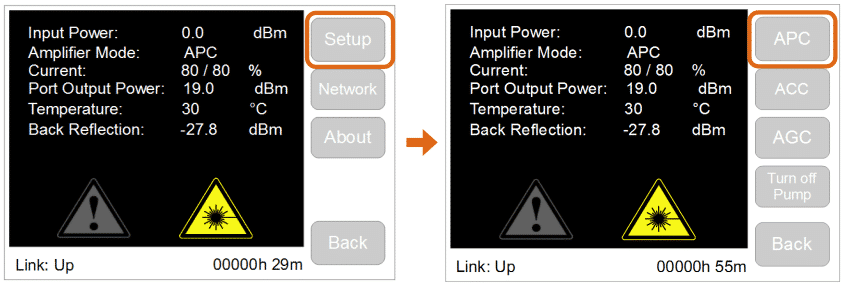

Это меню появляется при нажатии кнопки “Setup” в главном меню и предназначено для выбора режима управления работой (APC, ACC и AGC) усилителя Оптические усилители EDFA для КТВ. Нажмите кнопку “APC”, чтобы войти в режим “APC” .

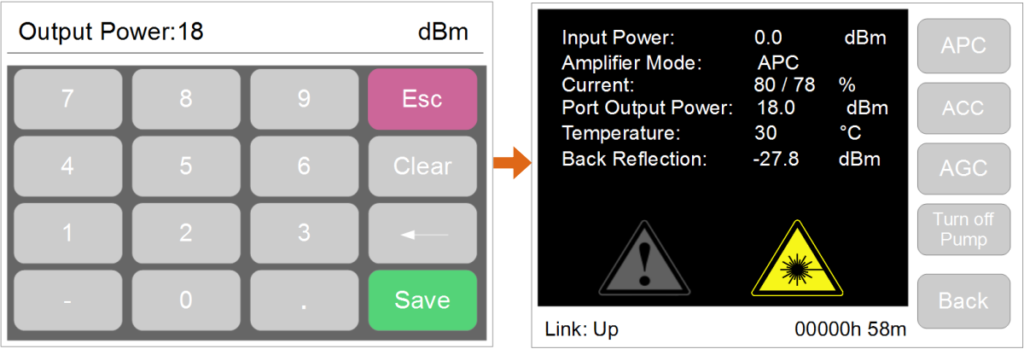

Значение выходной мощности отображается в верхней части меню, как показано на рисунке. Нужное значение устанавливается с помощью сенсорной клавиатуры, а затем сохраняется на ЖК-дисплее следующим образом:
Каков диапазон регулировки режима APC?
По умолчанию система работает в режиме APC, который прост в управлении для базового пользователя. Нажмите кнопку “Выходная мощность порта”, чтобы установить новое значение выходной мощности. Новое значение выходной мощности является регулируемым, диапазон регулировки составляет -10 ~ 0,5 дБм. Например, когда клиент заказывает 16×19 мощных EDFA (16 портов с 19 дБм на порт). Регулируемый диапазон составляет от 9 до 19,5 дБм.
Примечание 1: Желаемое значение выходной мощности не может быть больше значения максимальной выходной мощности усилителя PL2000H CATV EDFA, в противном случае желаемое значение не будет активировано.
Примечание 2: Выходная мощность установлена в положение “0“в режиме APC для ввода “0“и сохраните его.
См. режим АСС и АРУ
