Présentation du produit
L'unité de distribution d'interface réseau (SDU) PL10-3A RFoG est conforme à la norme SCTE 174:2010 (Radio Frequency over Glass Fiber-to-the-Home). Elle offre différentes options de répartition de fréquence, notamment 42/54 MHz, 65/86 MHz et 85/105 MHz. L'unité PL10-3A RFoG dispose d'une bande passante de 1002 MHz, et de 1218 MHz pour les applications DOCSIS 3.1. Elle constitue la plateforme idéale pour les réseaux FTTH et FTTB. Ce modèle d'unité RFoG assure la transmission de données haut débit (voix, vidéo et autres services DOCSIS) en amont et en aval via FTTX.

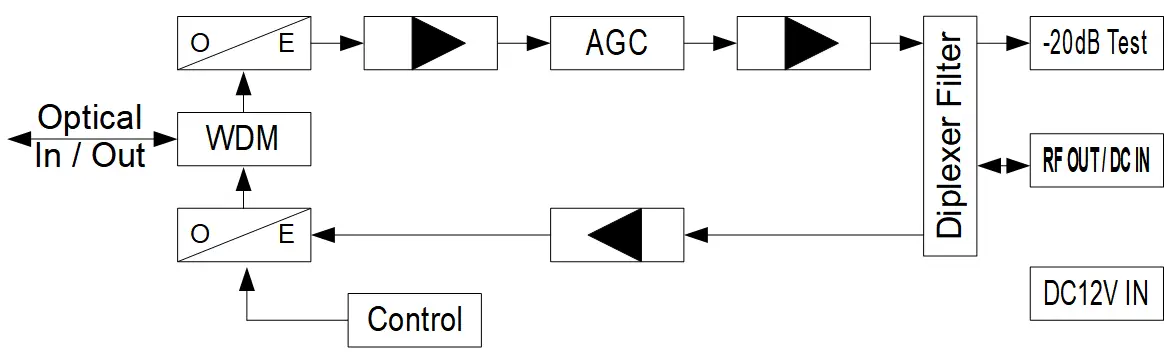

Diagramme fonctionnel
PL10-3A RFoG ONU

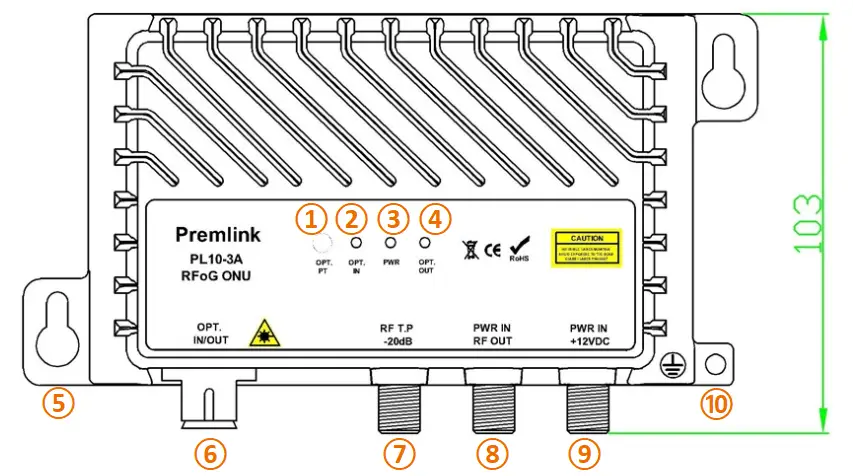

Explication fonctionnelle
| Non. | Description | Non. | Description |
| 1 | Port de test de puissance optique d'entrée : pour tester et vérifier la puissance optique d'entrée : 1 V/mW | 6 | Port optique IN/OUT : Permet d'insérer un câble de signal optique avec connecteur SC/APC |
| 2 | Indicateur de puissance optique d'entrée : lorsque la puissance d'entrée est dans la plage autorisée, l'indicateur devient vert. | 7 | Port de test RF : test du niveau de sortie direct à -20 dB |
| 3 | Indicateur de mise sous/hors tension | 8 | Port d'alimentation/sortie RF : l'alimentation CC est fournie soit par le port d'alimentation, soit par le port RF. |
| 4 | Indicateur d'alimentation de l'émetteur de retour : La mise sous tension est fonctionnelle. | 9 | Port d'alimentation : entrée CC +12~15 V |
| 5 | Trou de fixation | 10 | Mise à la terre |
Spécifications
Voie d'avenir
| Paramètres | Unité | Valeur | Condition | |
| Longueur d'onde optique | nm | 1540~1560 | CWDM disponible | |
| Longueur d'onde de transmission PON | nm | 1280~1500 | ||
| Perte du port de passage PON | dB | 1 | ||
| Isolation optique PON | dB | > 30 | ||
| Tension du moniteur | V/mW | 1 | λ=1550nm | |
| Puissance d'entrée optique | dBm | -6~+2 | Gamme AGC | |
| *Plage de fréquences | MHz | 54~1002/1218 | *42/54,65/86,85/105 MHz disponibles | |
| Platitude | dB | ±0,75 | ||
| *Pente | dB | 5±1 | 3±1 disponibles | |
| Perte de retour de sortie | dB | ≥16 | ||
| Perte de retour de la sortie optique | dB | >45 | ||
| *Niveau de sortie | dBmV | 18±2 | 36±2 | 1. (Broche = -1 dBm, 41 TP3T OMI/ch, 79 canaux NTSC, canaux numériques supérieurs à 550 MHz) à -6 dB offset)2.(Pin=-1 dBm,4% OMI/ch, 42ch CENELEC) |
| dBuV | 77±2 | 96±2 | ||
| *C/N | dB | 51 | ||
| *CTB | dB | ≤-65 | ||
| *CSO | dB | ≤-60 | ||
| Entrée de bruit équivalente | pA/Hz | <7 | ||
Chemin de retour
| Paramètres | Unité | Valeur | Condition |
| Longueur d'onde | nm | 1600~1620 | CWDM disponible |
| Puissance de sortie optique | mW | 1~3 | 2 mW (3 dBm) typique |
| *Niveau d'entrée RF | dBmV | 20~40 | Typique |
| dBuV | 80~100 | ||
| Platitude | dBm | ±0,75 | |
| Perte de retour d'entrée | dB | ≥16 | |
| Perte de retour de la sortie optique | dB | >45 | |
| Niveau d'activation du laser optique | dBmV | 15 | Demande du client disponible |
| dBuV | 75 | ||
| Niveau d'arrêt du laser optique | dBmV | -4 | Demande du client disponible |
| dBuV | 56 | ||
| Temps de montée du laser | ms | ≤1,3 | |
| Temps de chute du laser | ms | ≤1,6 |
Autres
| Paramètres | Unité | Valeur | Condition |
| Tension | V/CC | 12 | Adaptateur secteur 100~230 V |
| Consommation électrique | W | < 5,5 W | Adaptateur secteur inclus |
| Température de fonctionnement | ℃ | -20~55 | Humidité 5~95%, sans condensation |
| Connecteur optique | / | SC/APC | Demande du client disponible |
| Connecteur RF | / | F | |
| Dimensions | mm | 172*103*41 | |
| Poids | Kg | 0.4 |
Notre ONU RFoG offre les mêmes services qu'un réseau DOCSIS, avec l'avantage supplémentaire d'une meilleure performance en matière de bruit et d'un spectre RF utilisable accru dans les deux sens de transmission (descente et retour).
PL10-3A : ONU RFoG professionnelle pour réseaux DOCSIS 3.1 et SCTE 174
La solution RF over Glass (RFoG) haute performance conçue pour fournir des flux DOCSIS, voix et vidéo en amont et en aval sur des architectures FTTx.
- Conforme à la norme SCTE 174 : Respecte pleinement les Norme SCTE 174 2010, assurant une interopérabilité sans faille dans les infrastructures existantes de fibre jusqu'au domicile (FTTH) et de fibre jusqu'au bâtiment (FTTB).
- Bande passante DOCSIS 3.1 : Il est doté d'une gamme de fréquences étendue jusqu'à 1218 MHz, fournissant le spectre nécessaire aux services de données haut débit DOCSIS 3.1 et à la diffusion CATV ultra HD.
- Fonctionnement avancé en mode rafale : Conçu avec une intelligence Mode rafale Grâce à cette technologie, l'émetteur en amont ne s'active que lorsque des données sont présentes, réduisant ainsi considérablement le bruit du réseau et les interférences optiques (OBI).
- AGC et tests : Comprend un système intégré AGC optique (-6 à +2 dBm) pour une sortie RF stable et un Port de test RF -20 dB pour une vérification du signal sur site non perturbatrice.
- Division de fréquence flexible : Prend en charge plusieurs options de filtrage diplex (42/54 MHz, 65/86 MHz, 85/105 MHz) pour répondre aux exigences spécifiques des opérateurs régionaux dans le monde entier.
FAQ technique : PL10-3A RFoG ONU
Q1 : Comment l'ONU RFoG gère-t-elle l'OBI dans les environnements multi-utilisateurs ?
UN: Le PL10-3A RFoG ONU utilise une précision Mode rafale Ce système utilise des lasers DFB de haute qualité et synchronisés (disponibles en longueurs d'onde CWDM). En ne transmettant les signaux montants que lorsque le modem câble est actif, il minimise la probabilité que plusieurs lasers atteignent simultanément le récepteur, réduisant ainsi efficacement les interférences de battement optique (OBI).
Q2 : Quel est le but du port de surveillance de tension 1V/mW ?
UN: Pour simplifier la maintenance, PL10-3A comprend un espace dédié Port de test de puissance optique d'entrée. Il fournit une tension de sortie CC linéaire (1 V par 1 mW), permettant aux techniciens de mesurer avec précision la puissance optique entrante de 1550 nm à l'aide d'un multimètre standard sans déconnecter la liaison fibre optique.
Q3 : Cette ONU RFoG peut-elle coexister avec les services GPON ou XGSPON ?
UN: Oui. PL10-3A est équipé d'un filtre WDM interne et d'un Port de passage PON (1280~1500 nm). Cela permet au dispositif de transmettre de manière transparente des données GPON ou XGSPON à une ONU colocalisée, permettant ainsi la fourniture de services RF DOCSIS et d'un haut débit par fibre optique sur une seule fibre.
Construire une tête de réseau RFoG complète ?
Pour optimiser les performances de vos ONU PL10-3A, associez-les à nos
Combinaisons PON EDFA haute puissance
pour une expérience réseau XGSPON et GPON.
