Présentation du produit
L'émetteur optique PL1510A 1550 nm, conçu par Premlink, est destiné aux réseaux de télévision par câble et permet la transmission de signaux TV sur des distances allant jusqu'à 20 kilomètres via fibre optique. Il utilise des lasers DFB haute qualité d'ORTEL/EMCORE (États-Unis) garantissant une transmission du signal très stable. Pour moduler le signal de sortie, l'émetteur à modulation directe PL1550A 1550 nm régule directement la puissance du laser émetteur. Cette solution permet de réduire les coûts.
L'émetteur optique 1550 nm de la série PL1550A peut être configuré sur site via le panneau avant doté d'un écran LCD intégré, ou contrôlé et surveillé à distance. Le PL1550A prend en charge le protocole SNMP, ce qui facilite son intégration aux systèmes de surveillance de l'opérateur.
Caractéristiques
Caractéristiques optiques
| Paramètres | Unité | Valeur |
| Longueur d'onde de travail | nm | 1550±10 |
| Puissance de sortie | mW | 6~12 |
| Perte de retour optique | dB | ≥45 |
| Type de fibre optique | — | SM |
| Connecteur optique | — | SC/APC ou FC/APC |
Caractéristiques RF
| Paramètres | Unité | Valeur |
| Gamme de fréquences | MHz | 45~870/1002 |
| Perte de retour d'entrée RF | dBm | ≥16 |
| Niveau d'entrée RF | dBμV | 78±5 (AGC) |
| Platitude | dB | ±0,75 |
| CNR1 | dB | >50 |
| OSC1 | dBC | ≤-60 |
| CTB1 | dBC | ≤-65 |
- Conditions de test : OMI=3.5%, puissance d'entrée optique à -1 dBm, sortie de signal 98 chs, au-dessus de 550 MHz à un décalage de -10 dB.
Autres
| Paramètres | Unité | Valeur |
| Tension de fonctionnement | V | 90~260, 50 Hz |
| Consommation électrique | W | ≤30 |
| Température de fonctionnement | ℃ | 0~50 |
| Dimensions (L*l*H) | mm | 484*370*44 |
| Poids | Kg | <3,5 |

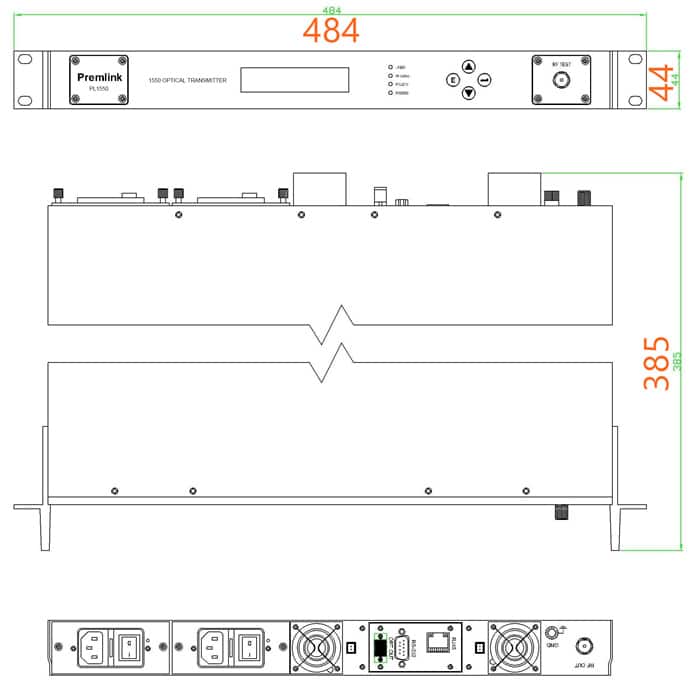

Dessin des contours (dimensions en mm)

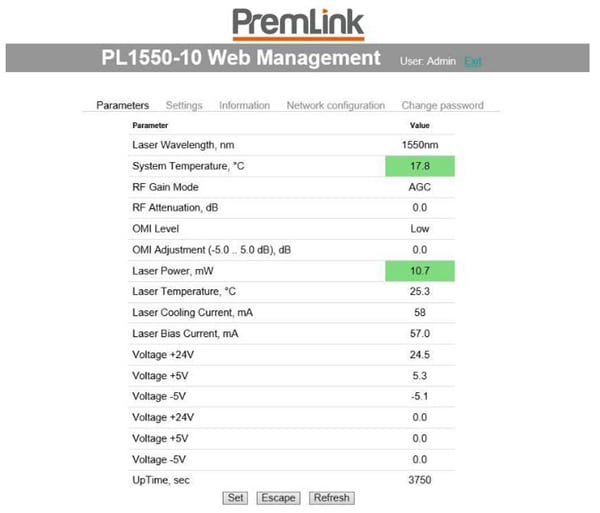

Interface Web
Bienvenue pour toute demande d'informations concernant notre émetteur optique PL1550A 1550 nm.
PL1550A : Émetteur optique à modulation directe haute stabilité de 1 550 nm
Une solution de transmission économique de 1550 nm utilisant des lasers DFB haut de gamme fabriqués aux États-Unis pour une distribution fiable du signal TV jusqu'à 20 km.
- Technologie DFB authentique : Alimenté par des composants de haute qualité ORTEL/EMCORE (États-Unis) Les lasers DFB, les Émetteur optique 1550 nm assure une puissance de sortie constante et une excellente linéarité pour les canaux analogiques et numériques haute densité.
- Modulation directe optimisée : En régulant directement la puissance du laser, le PL1550A offre une puissance très élevée rentable alternative à la modulation externe pour les liaisons inférieures à 20 km, sans compromettre l'intégrité du signal.
- Gestion RF double : Fonctionnalités sélectionnables par l'utilisateur CAG (Contrôle automatique du gain) pour un fonctionnement mains libres et MGC (Contrôle manuel du gain) pour un équilibrage précis de l'OMI (indice de modulation optique) dans les têtes de réseau complexes.
- Système de surveillance intelligent : Doté d'un écran LCD en façade et d'un système de surveillance automatique performant qui contrôle en temps réel la polarisation du laser, la température et l'entrée RF afin de prévenir les pannes matérielles.
- Contrôle du réseau à distance : Soutien total SNMP et interface graphique Web gestion via un port RJ45 standard, permettant une intégration transparente dans les systèmes de gestion de réseau (NMS) existants de l'opérateur.
FAQ technique : Émetteur optique PL1550A 1550 nm
Q1 : Pourquoi choisir un émetteur à modulation directe de 1550 nm plutôt que de 1310 nm ?
UN: Alors que 1310 nm est la norme pour les vols court-courriers, Émetteur optique 1550 nm permet une intégration future avec Amplificateurs à fibre dopée à l'erbium (EDFA). Ce modèle de modulation directe offre une solution économique pour accéder à la bande passante de 1550 nm, bien qu'il soit plus adapté aux liaisons jusqu'à 20 km en raison des limites de dispersion de la fibre.
Q2 : Quel est l'avantage du moniteur LCD intégré ?
UN: L'écran LCD en façade fournit instantanément des données de diagnostic, notamment Puissance de sortie optique, Température du laser, et État de l'alimentation électrique. Cela permet aux techniciens sur place de vérifier l'état de santé du Émetteur optique 1550 nm sans avoir besoin d'un ordinateur portable ni d'une connexion réseau.
Q3 : Comment la plage AGC gère-t-elle les variations du signal d'entrée ?
UN: Le PL1550A est doté d'un Plage de contrôle automatique de gain (CAG) de 78 ± 5 dBµV. Cela compense les fluctuations du signal RF entrant provenant du combinateur, en maintenant un indice de modulation constant afin de garantir des performances CNR et CSO/CTB stables sur l'ensemble du réseau HFC.
Besoin d'aller au-delà de 20 km ?
Pour les liaisons longue distance et l'amplification multi-étages sans problème de dispersion, veuillez consulter notre
Émetteur à modulation externe de 1550 nm.
