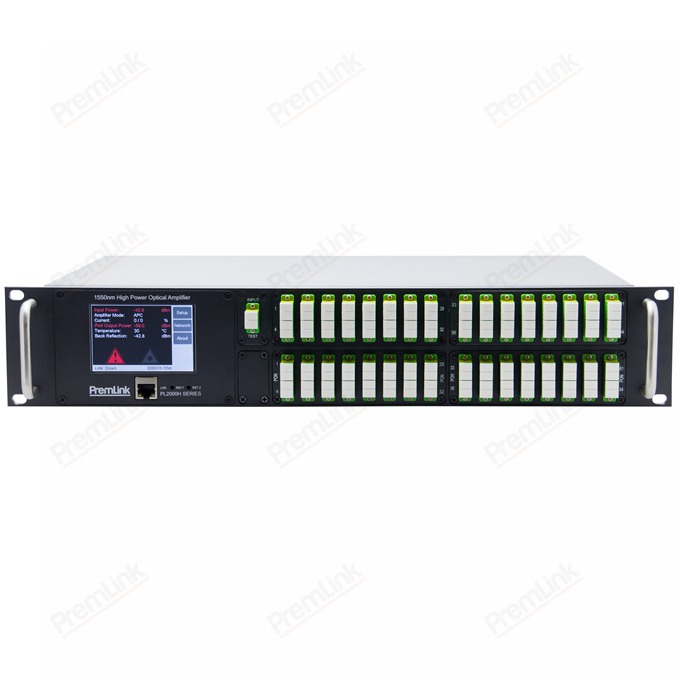

Premlink Tech – ведущий китайский завод GPON EDFA. Наш PL2000H CATV GPON EDFA является новым поколением EYDFA в индустрии CATV. Он обладает уникальной функцией обратного отражения для FTTH XGS-PON GPON EDFA. PL2000H CATV GPON EDFA характеризуется низким уровнем шума и высокой линейностью, что позволяет удовлетворить самые высокие требования приложений CATV, HFC и FTTx. Данная модель монтируется в стойку высотой 2U, имеет входную длину волны 1550 нм, доступна для прохода до 64 портов PON, оснащена оптическим коммутатором.
Чтобы стать профессиональной фабрикой GPON EDFA, Premlink работает над разработкой превосходных и уникальных продуктов для наших клиентов. PL2000H XGS-PON GPON EDFA обладает уникальной функцией обратного отражения. Эта модель монтируется в стойку 1U/2U /3U, входная длина волны 1550 нм, доступно до 128 портов.
Блок-схема
Premlink – Завод GPON EDFA
Передний и задний обзор
Premlink – ведущая фабрика GPON EDFA
Обзор ЖК-дисплея с сенсорным экраном
Premlink – Завод GPON EDFA
Технические характеристики
| Optical Performance | ||
| Параметр | Единица | Значение |
| Длина волны оптического входа | нм | 1545 ~ 1565 |
| Оптическая входная мощность | дБм | -10~+10 |
| Выходная оптическая мощность | дБм | До 40 дБм |
| Типовая выходная мощность | дБм | ≥ 18 |
| Номера портов | — | 1~256 |
| Допуск на выходную мощность | дБ | ± 0.5 |
| Равномерность портов | дБ | ± 0.8 |
| Коэффициент шума | дБ | ≤ 5.5 |
| Оптический тестовый порт | дБ | -5~+5 |
| Возвратные потери Вход/выход | дБ | ≥ 45 |
| Изоляция Выход ► Вход | дБ | ≥ 40 |
| Зависимость от поляризации | дБ | ≤ 0.3 |
- Коэффициент шума при входной мощности 0 дБм, номинальной выходной мощности и длине волны сигнала 1550 нм.
| GPON Характеристики | ||
| Параметр | Единица | Значение |
| Центральные длины волн GPON | нм | 1310/1490 |
| Потери на входе | дБ | ≤ 1 |
| Изоляция CATV ► PON | дБ | 30 @ 1545~1565 нм |
| Изоляция COM ► PON | дБ | 15 @ 1545~1565 нм |
| Возвратные потери | дБ | ≥ 45 |
| Оптический переключатель для 2 входов (опция) | ||
| Параметр | Единица | Значение |
| Потери на входе | дБ | < 1 |
| Перекрестные помехи | дБ | ≤ -55 |
| Повторяемость | дБ | ± 0.05 |
| Время переключения | ms | ≤ 10 |
| Возвратные потери | дБ | ≥ 50 |
| Общие сведения Характеристики | ||
| Параметр | Единица | Значение |
| Источник питания | pcs | 2 (1 по умолчанию, 1 дополнительно) |
| Тип шасси | — | Монтаж в стойку 1U, 2U, 3U 19” |
| Входное напряжение переменного тока | Vac | 95~264 |
| Входное напряжение постоянного тока | Vdc | 36~ 72 |
| Потребляемая мощность | W | ≤75 |
| Размеры (Ш x В x Г) | мм | 484*44*385 (1U) |
| мм | 484*88*336 or 484*88*416 (2U) | |
| Диапазон рабочих температур | °C | -5~+50 |
| Интерфейс управления | |
| Параметр | Значение |
| Уровень канала передачи данных | Ethernet 10/100 Base-T |
| Сетевой уровень | IPv4, ICMP |
| Транспортный уровень | UDP, TCP |
| Прикладной уровень | SNMPv1/v2c, DHCP, Web |
| Разъемы | 10/100 Base-T |
| Управление передней панелью | 3,5″ 480 x 320 цветной сенсорный ЖК-дисплей для 2U и 3U Цветной сенсорный ЖК-дисплей 2,4″ 320 x 240 для 1U |
| Режим управления | |
| Параметр | Значение |
| Режим стабилизации | Ток насоса |
| Выходная оптическая мощность | |
| Оптический коэффициент усиления | |
| Режим автоматического отключения насоса | Низкая входная мощность (LOS) |
Premlink, ведущая фабрика по производству GPON EDFA в Китае.
Наш EDFA имеет три режима управления.
- APC (автоматический контроль мощности): Стабилизация уровня выходной оптической мощности
- ACC (автоматическое управление током): Стабилизация уровня тока насоса
- AGC (AutomaticGain Control): Стабилизация уровня оптического усиления
