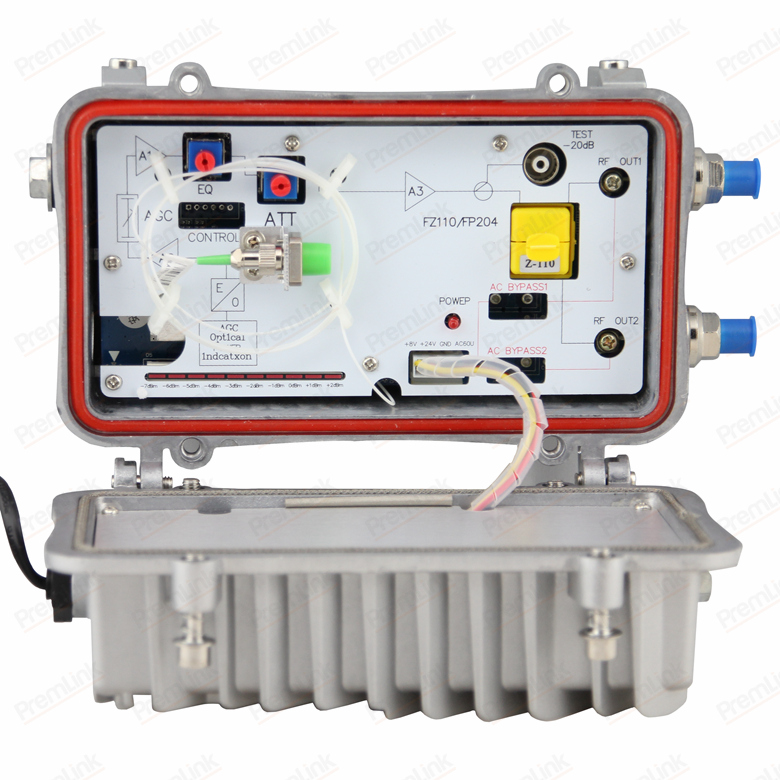

Открытый оптический узел PL780A – это очень экономичный оптический приемник для сетей FTTB. Это высокопроизводительный, с двумя выходными портами и односторонним оптическим узлом с выходными уровнями более 100dBuV и производительностью до 1002MHz.PL780A Открытый оптический узел поставляется в погодоустойчивом алюминиевом корпусе, который идеально подходит для наружной прокладки кабельных линий. Он специально разработан для работы в широком диапазоне температур и использует обычное питание CATV 60 В переменного тока или 200 В переменного тока.
Блок-схема
Технические характеристики
| Параметр | Единица | Значение |
| Диапазон частот | МГц | 47 ~ 1002 |
| Плоскость | дБ | ±0.75 |
| Рабочая длина волны | нм | 1100 ~ 1600 |
| Диапазон входной мощности | дБм | -9 ~ +2 |
| AGC | Db | -7 ~ +2 |
| Характеристики АРУ | дБ | ±1 |
| Тип разъема | — | FC/APC or SC/APC |
| Оптические возвратные потери | дБ | ≥45 |
| Возвратные потери радиочастот | дБ | ≥16 |
| Регулируемый диапазон ATT | дБ | 0 ~20 |
| Регулируемый диапазон эквалайзера | дБ | 0 ~20 |
| CNR1 | дБ | ≥51 |
| CSO1 | дБ | ≥63 |
| CTB1 | дБ | ≥65 |
| Уровень радиочастотного выхода | дБ мкВ | ≥104 |
| Коэффициент HUM | дБ | ≥66 |
| Молниестойкое напряжение | KV | ≥5 (10/700 мкс) |
| Рабочее напряжение | V | 130~265 или 60~90 |
| Рабочая температура | ℃ | -40~ +60 |
1. Условия тестирования: OMI=3.5%, оптическая входная мощность @-1dBm, выходной сигнал 98chs, выше 550MHz при смещении -10dB. Добро пожаловать на запрос нашего PL780A Открытый оптический узел.
