оптический усилитель EDFA для CATV PL2000C XGS-PON – это новое поколение EYDFA в индустрии CATV. Он обладает уникальной функцией обратного отражения для FTTH XGS-PON CATV EDFA.
Этот тип оптического усилителя XGS-PON CATV EDFA монтируется в стойку 1U, входная длина волны 1550 нм, доступен для прохода до 64 портов PON, с оптическим коммутатором.
Блок-схема
Блок-схема оптического усилителя PL2000C XGS-PON CATV EDFA

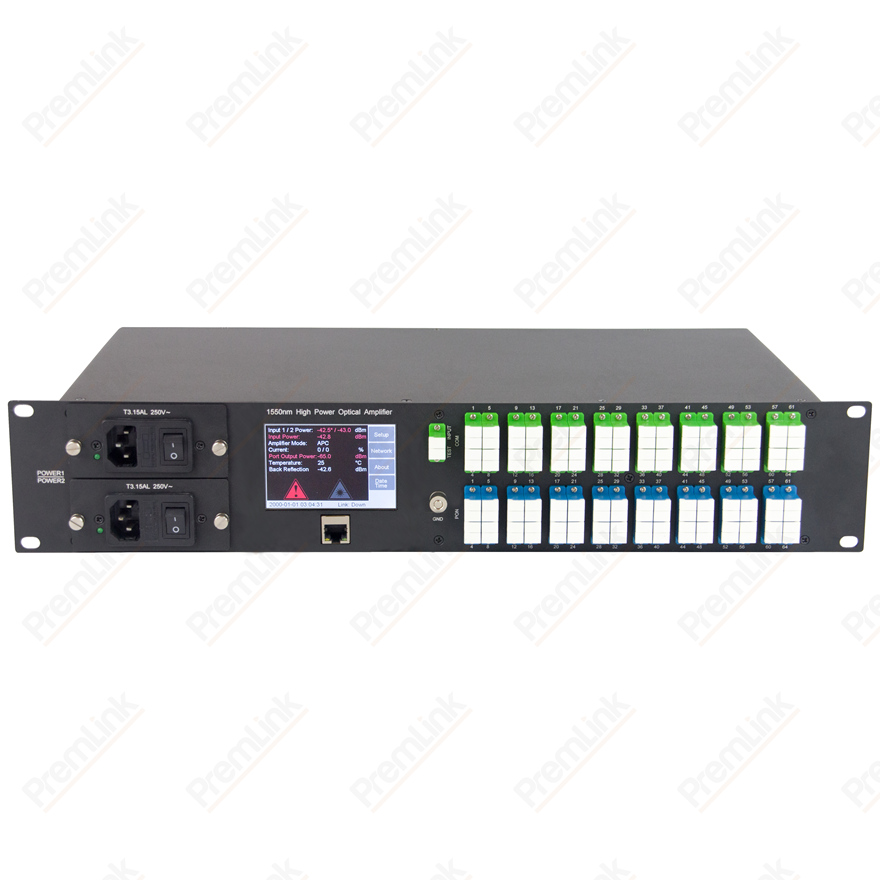

Передний и задний обзор
| Нет. | Описание | Нет. | Описание |
| 1 | Источник питания 1 | 7 | Заземление |
| 2 | Источник питания 2 | 8 | Проходной порт XGSPON и GPON |
| 3 | Сенсорный ЖК-экран | 9 | COM-порт |
| 4 | Порт RJ45 | 10 | Ручка |
| 5 | Порт питания оптического входа | 11 | Вентиляторы |
| 6 | Тестовый порт |
Обзор ЖК-дисплея с сенсорным экраном
PL2000C XGS-PON CATV оптический усилитель EDFA
Технические характеристики
| Optical Performance | ||
| Параметр | Единица | Значение |
| Длина волны оптического входа | нм | 1545 ~ 1565 |
| Оптическая входная мощность | дБм | -10~+10 |
| Выходная оптическая мощность | дБм | До 40 дБм |
| Типовая выходная мощность | дБм | ≥ 18 |
| Номера портов | — | 1~256 |
| Допуск на выходную мощность | дБ | ± 0.5 |
| Равномерность портов | дБ | ± 0.7 |
| Коэффициент шума | дБ | ≤ 5.5 |
| Оптический тестовый порт | дБ | -5~+5 |
| Возвратные потери Вход/выход | дБ | ≥ 45 |
| Изоляция Выход ► Вход | дБ | ≥ 40 |
| Зависимость от поляризации | дБ | ≤ 0.3 |
- Коэффициент шума при входной мощности 0 дБм, номинальной выходной мощности и длине волны сигнала 1550 нм.
| Характеристики XGS-PON+GPON | ||
| Параметр | Единица | Значение |
| Центральные длины волн GPON | нм | 1310/1490 |
| Центральные длины волн XG(S)-PON | нм | 1270 / 1577 |
| GPON + XG(S)-PON Центральные длины волн | нм | 1270 /1310/1490/1577 |
| Потери на входе | дБ | ≤ 1 |
| Изоляция CATV ► PON | дБ | 30 @ 1545~1565 нм |
| Изоляция COM ► PON | дБ | 15 @ 1545~1565 нм |
| Возвратные потери | дБ | ≥ 45 |
| Оптический переключатель для 2 входов | ||
| Параметр | Единица | Значение |
| Потери на входе | дБ | < 1 |
| Перекрестные помехи | дБ | ≤ -55 |
| Повторяемость | дБ | ± 0.05 |
| Время переключения | ms | ≤ 10 |
| Возвратные потери | дБ | ≥ 50 |
| Общие сведения Характеристики | ||
| Параметр | Единица | Значение |
| Источник питания | pcs | 2 (1 по умолчанию, 1 дополнительно) |
| Тип шасси | — | Монтаж в стойку 1U, 2U, 3U 19” |
| Входное напряжение переменного тока | Vac | 90~132 или 176~264 |
| Входное напряжение постоянного тока | Vdc | 36~ 72 |
| Потребляемая мощность | W | ≤75 |
| Размеры (Ш x В x Г) | мм | 484*44*385 (1U) |
| мм | 484*88*336 or 484*88*416 (2U) | |
| Диапазон рабочих температур | °C | -5~+60 |
| Интерфейс управления | |
| Параметр | Значение |
| Уровень канала передачи данных | Ethernet 10/100 Base-T |
| Сетевой уровень | IPv4, ICMP |
| Транспортный уровень | UDP, TCP |
| Прикладной уровень | SNMPv1/v2c, DHCP, Web |
| Разъемы | 10/100 Base-T |
| Управление передней панелью | 3,5″ 480 x 320 цветной сенсорный ЖК-дисплей для 2U и 3U Цветной сенсорный ЖК-дисплей 2,4″ 320 x 240 для 1U |
| Режим управления | |
| Параметр | Значение |
| Режим стабилизации | Ток насоса |
| Выходная оптическая мощность | |
| Оптический коэффициент усиления | |
| Режим автоматического отключения насоса | Низкая входная мощность (LOS) |
Добро пожаловать, чтобы отправить запрос на наш PL2000C XGS-PON CATV оптический усилитель EDFA.
