Усилители EDFA PL2000B, разработанный для обеспечения очень низкого уровня шума и высокой линейности, идеально подходит даже для самых требовательных распределительных сетей, поднимая ваши сети CATV и FTTx на новую высоту.
Усилитель EDFA PL2000B оснащен первым в отрасли сенсорным ЖК-дисплеем, обеспечивающим полный контроль на кончиках ваших пальцев. Наш усилитель может быть настроен в соответствии с вашими точными требованиями, благодаря разнообразию настраиваемых конфигураций.
Усилители EDFA PL2000B является экономически эффективным, он устанавливается в стойку 1U / 2U, входная длина волны 1550 нм, доступно до 128 портов. Усилители EDFA PL2000B используются лазеры накачки мирового класса, например, марки Lumentum. В нем предусмотрен режим автоматического отключения насоса при низком уровне входного сигнала мощности или его отсутствии.
PL2000B CATV GPON EDFA Combiner может контролировать рабочее состояние и предоставлять системную информацию, а также осуществлять мониторинг в реальном времени и порог тревоги для работы этого оборудования с помощью сенсорного ЖК-дисплея на передней панели. Он имеет идеальное управление APC/AGC и ACC, а также хорошую вентиляцию и высокоэффективный теплоотвод, что обеспечивает долгий срок службы и надежность. PL2000B оснащен портом RJ45 для удаленного управления устройством с помощью веб-браузера или протокола SNMP.
Усилители EDFA PL2000B имеет улучшенную внутреннюю механическую и электронную структуру, что делает его доступным по цене. Устройство PL2000B представляет собой WDM PON-комбайнер, объединяющий 1550-нм CATV-сигнал с GPON-сигналами восходящего 1310-нм и нисходящего 1490-нм диапазонов в одном оптоволоконном кабеле. Усилители EDFA PL2000B является наиболее экономичным и оптимальным решением для распределительных сетей большой площади.
Блок-схема
Усилители EDFA PL2000B

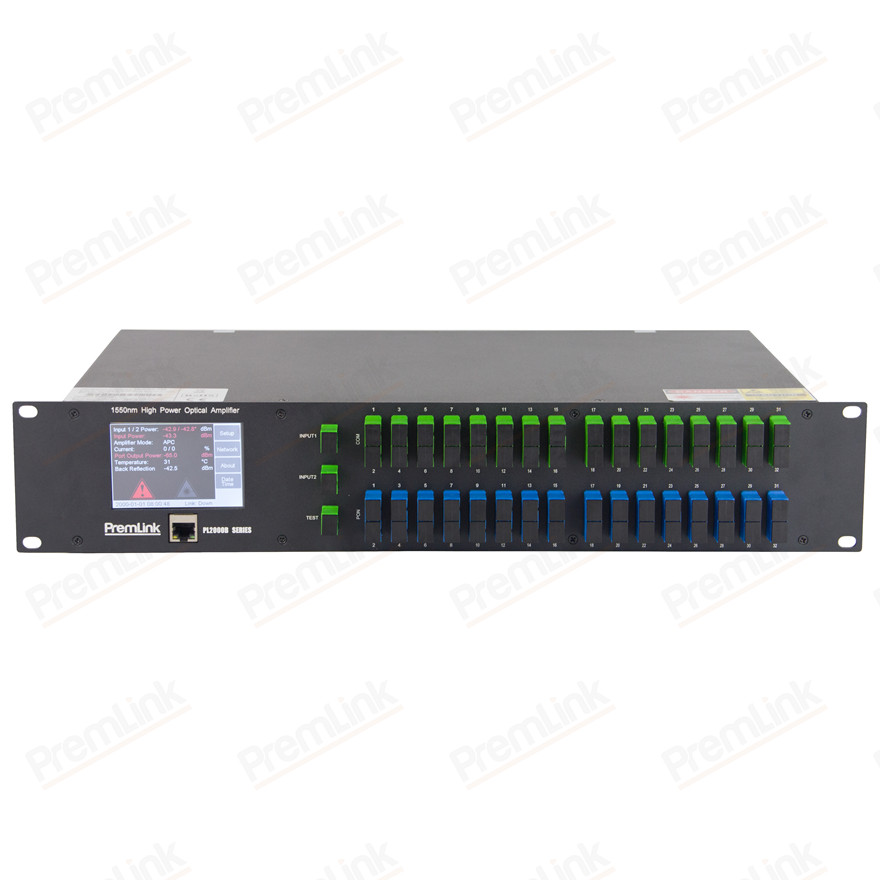

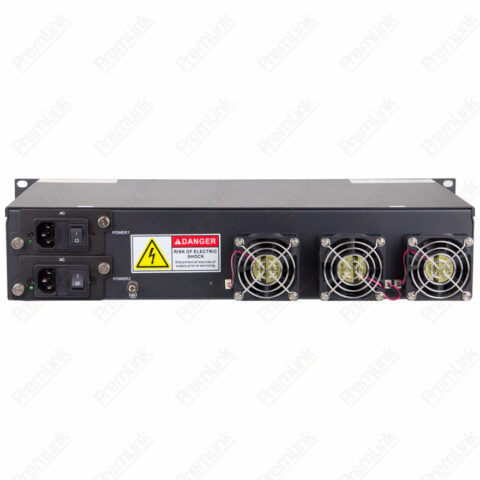

Передний и задний обзор
| No. | Description | No. | Description |
| 1 | Сенсорный ЖК-экран | 7 | Ручка |
| 2 | Порт RJ45 | 8 | Источник питания 1 |
| 3 | Порт питания оптического входа | 9 | Источник питания 2 |
| 4 | Тестовый порт | 10 | Заземление |
| 5 | Проходной порт GPON | 11 | Вентиляторы |
| 6 | COM-порт |
Обзор ЖК-дисплея с сенсорным экраном
Технические характеристики
Optical Performance
| Параметр | Единица | Значение |
| Длина волны оптического входа | нм | 1545 ~ 1565 |
| Оптическая входная мощность | дБм | -5 ~ +10 |
| Выходная оптическая мощность | дБм | ≤40 |
| Типовая выходная мощность | дБм | ≥18 |
| Номера портов | — | 1 ~ 256 |
| Допуск на выходную мощность | дБ | ±0.5 |
| Равномерность портов | дБ | ±1.0 |
| 1Коэффициент шума | дБ | ≤6.0 |
| Оптический тестовый порт | дБ | -5 ~ +5 |
| Возвратные потери Вход/выход | дБ | ≥45 |
| Изоляция Выход ► Вход | дБ | ≥40 |
| Зависимость от поляризации | дБ | ≤0.3 |
- Коэффициент шума при входной мощности 0 дБм, номинальной выходной мощности и длине волны сигнала 1550 нм
GPON Характеристики
| Параметр | Единица | Значение |
| Центральные длины волн GPON | нм | 1310 / 1490 |
| Потери на входе | дБ | ≤1 |
| Изоляция CATV ► PON | дБ | 30 @ 1545 ~ 1565 nm |
| Изоляция COM ► PON | дБ | 15 @ 1545 ~ 1565 nm |
| Возвратные потери | дБ | ≥ 50 |
Оптический переключатель для 2 входов (опция)
| Параметр | Единица | Значение |
| Потери на входе | дБ | <1 |
| Перекрестные помехи | дБ | ≤-55 |
| Повторяемость | дБ | ±0.05 |
| Время переключения | ms | ≤10 |
| Возвратные потери | дБ | ≥50 |
Интерфейс управления
| Параметр | Значение |
| Уровень канала передачи данных | Ethernet 10/100 Base-T |
| Сетевой уровень | IPv4, ICMP |
| Транспортный уровень | UDP, TCP |
| Прикладной уровень | SNMPv1/v2c, DHCP, Web |
| Управление передней панелью | 3,5″ 480 x 320 цветной сенсорный ЖК-дисплей для 2U Цветной сенсорный ЖК-дисплей 2,4″ 320 x 240 для 1U |
| Режим стабилизации усилителя | Ток насоса |
| Выходная оптическая мощность | |
| Оптический коэффициент усиления | |
| Режим автоматического отключения насоса | Низкая входная мощность (LOS) |
Общие сведения Характеристики
| Параметр | Единица | Значение |
| Источник питания | pcs | 2 (1 по умолчанию, 1 дополнительно) |
| Тип шасси | — | Монтаж в стойку 1U, 2U, 19” |
| Входное напряжение переменного тока | Vac | 95 ~ 264 |
| Входное напряжение постоянного тока | Vdc | 36 ~ 72 |
| Потребляемая мощность | W | ≤35 (16×19 дБм @0 дБм вход) |
| Размеры (Ш x В x Г) | мм | 484 * 44 * 385 (1U) |
| мм | 484 * 88 * 292 (2U) | |
| Диапазон рабочих температур | °C | -5 ~ +65 |
