Обзор продукции
Усилитель PL2000B серии CATV GPON EDFA Combiner, разработанный для обеспечения очень низкого уровня шума и высокой линейности, идеально подходит даже для самых требовательных распределительных сетей, выводя ваши сети CATV и FTTx на новый уровень. Усилитель PL2000B CATV GPON EDFA Combiner — это первый в отрасли усилитель с сенсорным ЖК-экраном, обеспечивающий полный контроль одним касанием. Наш усилитель может быть настроен в соответствии с вашими точными требованиями, доступно множество настраиваемых конфигураций. Усилитель PL2000B CATV GPON EDFA Combiner экономически выгоден, имеет стойку 1U/2U, входной сигнал 1550 нм, доступен для подключения до 128 портов.
Комбинатор PL2000B CATV GPON EDFA использует лазеры накачки мирового класса, например, марки Lumentum. Он имеет режим автоматического отключения накачки при низком или отсутствующем входном сигнале питания. Комбинатор PL2000B CATV GPON EDFA позволяет контролировать рабочее состояние и предоставлять информацию о системе, а также осуществлять мониторинг в реальном времени и устанавливать пороговые значения аварийной сигнализации для управления этим оборудованием через сенсорный ЖК-дисплей на передней панели. Он имеет превосходное управление APC/AGC и ACC, а также хорошую вентиляцию и высокоэффективное рассеивание тепла, что обеспечивает длительный срок службы и надежность. PL2000C оснащен портом RJ45 для дистанционного управления устройством с помощью веб-браузера или протокола SNMP.
Комбинатор PL2000B CATV GPON EDFA имеет улучшенную внутреннюю механическую и электронную структуру, что делает его доступным по цене. Устройство PL2000B содержит WDM PON-комбинатор, который объединяет сигнал CATV 1550 нм с сигналами GPON восходящего потока 1310 нм и нисходящего потока 1490 нм в одном оптоволоконном кабеле. Комбинатор PL2000B CATV GPON EDFA является наиболее экономичным и оптимальным решением для крупномасштабных распределительных сетей.
Блок-схема и обзор панели
Блок-схема
Блок-схема сумматора PL2000B CATV GPON EDFA

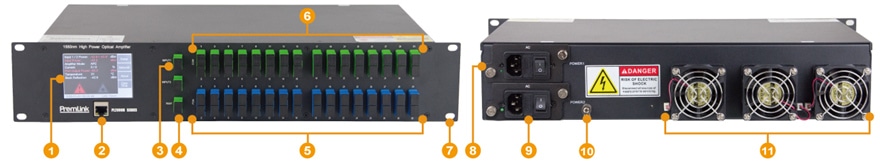

Обзор передней и задней части
| Нет. | Описание | Нет. | Описание |
| 1 | Сенсорный ЖК-экран | 7 | Ручка |
| 2 | Порт RJ45 | 8 | Блок питания 1 |
| 3 | Оптический вход, порт питания | 9 | Блок питания 2 |
| 4 | Тестовый порт | 10 | Заземление |
| 5 | GPON Pass Port | 11 | Фанаты |
| 6 | COM-порт |
Обзор сенсорного ЖК-экрана
Технические характеристики
Оптические характеристики
| Параметр | Единица | Ценить |
| Длина волны оптического входного сигнала | nm | 1545 ~ 1565 |
| Оптическая входная мощность | дБм | -5 ~ +10 |
| Выходная оптическая мощность | дБм | ≤40 |
| Типовая выходная мощность | дБм | ≥18 |
| Номера портов | - | 1 ~ 256 |
| Допуск выходной мощности | дБ | ±0.5 |
| Однородность порта | дБ | ±1.0 |
| 1Коэффициент шума | дБ | ≤6.0 |
| Оптический тестовый порт | дБ | -5 ~ +5 |
| Вход/выход данных о потерях на отражение | дБ | ≥45 |
| Изолированный выход ► Вход | дБ | ≥40 |
| Зависимость от поляризации | дБ | ≤0.3 |
- Коэффициент шума при входной мощности 0 дБм, номинальной выходной мощности и длине волны сигнала 1550 нм.
Характеристики GPON
| Параметр | Единица | Ценить |
| Центральные длины волн GPON | nm | 1310 / 1490 |
| Вносимые потери | дБ | ≤1 |
| Изоляция кабельного телевидения ► PON | дБ | 30 @ 1545 ~ 1565 нм |
| Изоляция COM ► PON | дБ | 15 @ 1545 ~ 1565 нм |
| Возвратные потери | дБ | ≥ 50 |
Оптический переключатель для 2 входов (опционально)
| Параметр | Единица | Ценить |
| Вносимые потери | дБ | <1 |
| Перекрестные разговоры | дБ | ≤-55 |
| Повторяемость | дБ | ±0.05 |
| Время переключения | мс | ≤10 |
| Возвратные потери | дБ | ≥50 |
Интерфейс управления
| Параметр | Ценить |
| Канальный уровень | Ethernet 10/100 Base-T |
| Сетевой уровень | IPv4, ICMP |
| Транспортный уровень | UDP, TCP |
| Уровень приложения | SNMPv1/v2c, DHCP, Web |
| Управление передней панелью | 3,5-дюймовый цветной сенсорный ЖК-экран с разрешением 480 x 320 для 2U-корпуса
2,4-дюймовый цветной сенсорный ЖК-экран с разрешением 320 x 240 для 1U-корпуса |
| Режим стабилизации усилителя | Ток насоса |
| Выходная оптическая мощность | |
| Оптическое усиление | |
| Режим автоматического отключения насоса | Низкое входное энергопотребление (LOS) |
Общие характеристики
| Параметр | Единица | Ценить |
| Источник питания | шт | 2 (1 по умолчанию, 1 необязательный) |
| Тип шасси | - | 1U, 2U, 19-дюймовый, для установки в стойку |
| Входное напряжение переменного тока | Vac | 95 ~ 264 |
| Входное напряжение постоянного тока | Vdc | 36 ~ 72 |
| Потребляемая мощность | W | ≤35 (16x19 дБм при входном сигнале 0 дБм) |
| Габариты (Ш x В x Г) | мм | 484 * 44 * 385 (1U) |
| мм | 484 * 88 * 292 (2U) | |
| Диапазон рабочих температур | °C | -5 ~ +65 |
PL2000B: Мощный GPON EDFA-комбайнер с сенсорным графическим интерфейсом пользователя.
Передовой в отрасли многопортовый оптический усилитель с длиной волны 1550 нм и встроенным WDM для бесперебойного распределения сигнала CATV и GPON.
- Интегрированное решение WDM: Этот GPON EDFA Идеально интегрирует сигналы кабельного телевидения 1550 нм с данными PON 1310/1490 нм, поддерживая до 128/256 выходных портов для большого количества абонентов.
- Интеллектуальное сенсорное управление: Обладая адаптивным дизайном ЖК-графический интерфейс пользователя, Операторы могут в режиме реального времени отслеживать состояние насоса, входную/выходную мощность и сигналы тревоги.
- Высокая надежность: Оснащен оборудованием мирового класса Лазеры накачки Lumentum а также два блока питания с возможностью «горячей» замены для обеспечения круглосуточной бесперебойной работы сети.
- Расширенное управление сетью: Полная поддержка SNMP v1/v2c и веб-управление через разъем RJ45, что позволяет удаленно обновлять прошивку и осуществлять проактивный мониторинг системы.
- Высокоточные оптические характеристики: Обеспечивает сверхнизкий уровень шума и высокую стабильность благодаря APC, AGC и ACC Режимы управления, оптимизированные для передачи на большие расстояния.
Часто задаваемые вопросы по техническим вопросам: Комбинатор PL2000B GPON EDFA
В1: Как GPON EDFA упрощает архитектуру головной станции?
A: Сайт PL2000B GPON EDFA выполняет функции как мощного усилителя, так и сумматора. Благодаря интеграции... WDM PON сумматор Внутри системы отпадает необходимость в сотнях внешних патч-кордов и отдельных WDM-фильтрах, что позволяет сэкономить до 70% места в стойке и значительно снизить потери при передаче сигнала.
В2: Какие защитные функции предусмотрены для лазеров накачки?
A: Для обеспечения длительной надежности PL2000B включает в себя Автоматическое отключение насоса режим. Если входной оптический сигнал теряется или падает ниже порогового значения, лазеры накачки автоматически отключаются, чтобы предотвратить повреждение, и мгновенно перезапускаются после восстановления сигнала.
В3: Можно ли регулировать выходную мощность для различных масштабов сети?
A: Да. Модель PL2000B предлагает регулируемая выходная мощность Диапазон регулировки составляет от -10 дБ до +0,5 дБ относительно номинального выходного уровня. Такая гибкость позволяет сетевым инженерам точно настраивать уровни сигнала для различных расстояний по оптоволокну и коэффициентов разветвления непосредственно через устройство. Веб-интерфейс или интерфейс SNMP.
