¿Por qué hay que limpiar el conector óptico y el adaptador del amplificador EYDFA?
Cuando se enciende el amplificador EYDFA, genera mucha energía en el conector del puerto. Si el conector está sucio, el extremo del conector de fibra puede quemarse. Si el conector del puerto está roto, el puerto de alimentación se cae, provocando que todo el enlace óptico pierda redundancia, la potencia óptica al abonado no es suficiente, y el rendimiento se resiente, al igual que el adaptador óptico del amplificador EYDFA.
¿Cómo limpiar el conector óptico del amplificador EYDFA?
PRECAUCIÓN:
ASEGÚRESESIEMPRE de que se ha desconectado toda la alimentación de PL2000x EYDFA antes de conectar los conectores óp ticos.
Tenga cuidado al manipular las fibras. No sobrepase las especificaciones de tensión de tracción o radio de curvatura cuando retire la placa del conector del mamparo de fibra.

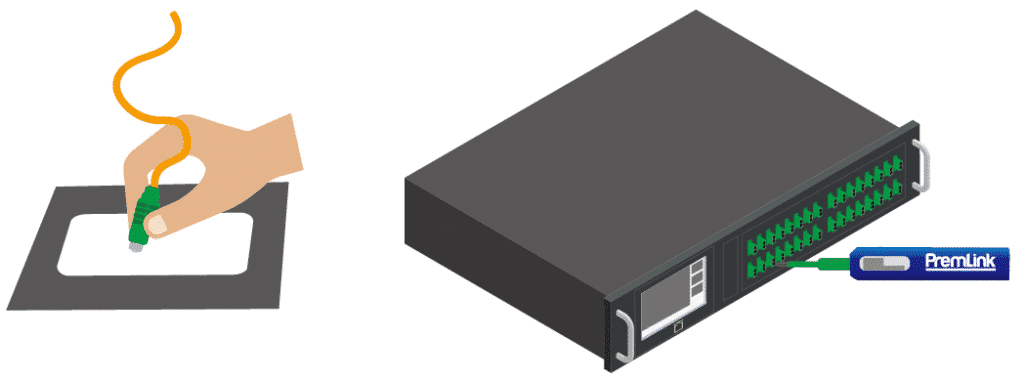

Retire la tapa guardapolvo del conector de fibra y limpie la punta del conector de fibra con un limpiador de fibra de alta calidad o con un paño seco sin pelusas. Compruebe si hay arañazos o residuos en la superficie del conector utilizando un fibroscopio.
Si no se detectan arañazos ni suciedad, el conector está limpio y listo para la conexión.
Si se encuentran restos o arañazos, repita la limpieza del conector del cable de fibra.
¿Cómo limpiar el adaptador óptico del amplificador EYDFA?
Se puede utilizar aire comprimido para limpiar el adaptador de fibra óptica. Aire comprimido con al menos las siguientes especificaciones.
Gas inerte sin residuos para una eliminación precisa del polvo
Ultrafiltrado a < 0,2 micras
Recomendado para sistemas ópticos
Utilizando el aire comprimido indicado anteriormente, retire la cubierta antipolvo del adaptador y mantenga la lata de aire comprimido a unos 15 cm del conector. Después de rociar unas cuantas ráfagas cortas en el adaptador, el conector estaba limpio y listo para la conexión.
Si no se dispone de aire comprimido, el conector del adaptador de fibra se puede limpiar con un bastoncillo de algodón de 2,5 mm o se puede retirar la placa del conector para limpiar los cables de conexión de fibra internos.
Después de limpiar el conector EDFA, podemos empezar a configurar la conexión EDFA.
- Limpie todos los cables defibra antes de conectarlos.
- Asegúrese de que el interruptor de llave láser del transmisor está en la posición OFF.
- Conecte un cable de fibra desde la salida del transmisor al medidor de potencia óptica, gire la llave a la posición ON del láser del transmisor. Asegúrese de que la salida óptica está en el rango -10~+10dBm(se recomienda 0dBm).
- Gire la llave del transmisor a la posición OFF y apáguelo.
- Conecte el cable de fibra a la entrada del amplificador. Encienda ese transmisor una vez que las conexiones de fibra a la entrada del amplificador estén seguras.
- Gire el interruptor de llave del láser del transmisor a la posición ON.
